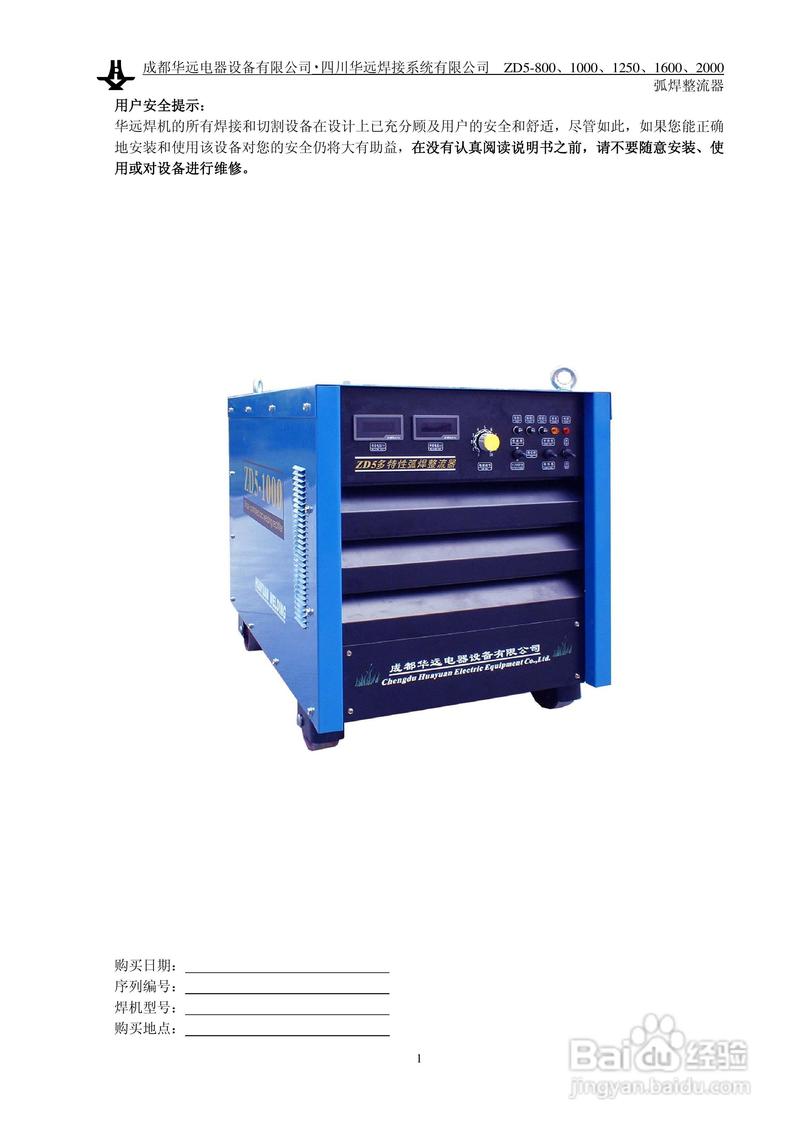

一、产品概述
华远ZD5弧焊整流器是一种将交流电转换为直流电的焊接电源，适用于手工电弧焊（MMA）和钨极氩弧焊（TIG）等焊接工艺。本整流器采用先进的技术和优质材料制造，具有焊接电流稳定、动态响应快、节能高效等特点。

二、主要技术参数

1. 输入电压：三相380V±10%，50/60Hz
2. 额定输入容量：20kVA
3. 空载电压：70V
4. 焊接电流范围：50-500A
5. 额定负载持续率：60%
6. 冷却方式：强制风冷
7. 防护等级：IP21S
8. 绝缘等级：F级
9. 外形尺寸：长×宽×高（具体尺寸请参照产品铭牌）
10. 重量：约150kg

三、安装与连接

1. 安装环境：请将整流器放置在通风良好、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2. 电源连接：确认输入电压与整流器铭牌一致，将电源线正确接入接线端子，并确保接地可靠。
3. 焊接电缆连接：将焊接电缆分别连接到整流器的正极和负极输出端子，确保连接牢固。
4. 气体连接（如用于TIG焊）：将氩气等保护气体接入气体接头，并检查气路密封性。

四、操作步骤

1. 开机前检查：检查电源线、焊接电缆、气体管路连接是否正确，确认无短路或断路。
2. 开启电源：合上电源开关，整流器启动，面板指示灯亮起。
3. 设置焊接参数：根据焊接工艺要求，通过电流调节旋钮设定焊接电流。
4. 开始焊接：按下焊枪开关或接触引弧，即可进行焊接。
5. 关机：焊接完成后，先关闭焊枪开关，再断开电源开关。

五、维护与保养

1. 定期清洁整流器内部灰尘，可用压缩空气吹净。
2. 检查电缆和接头是否松动或损坏，及时更换。
3. 定期检查冷却风扇是否正常运转，如有异常及时维修。
4. 长期不用时，应存放在干燥通风处，并定期通电除潮。

六、安全注意事项

1. 操作人员必须经过培训，持证上岗。
2. 焊接时佩戴防护面罩、手套等劳保用品，防止弧光伤害和烫伤。
3. 确保工作场所通风良好，避免有害气体积聚。
4. 禁止在潮湿环境中使用，防止触电。
5. 维修时必须切断电源，并由专业人员进行。

七、故障排除

1. 整流器无输出：检查电源是否正常，保险丝是否熔断，控制电路是否故障。
2. 输出电流不稳定：检查焊接电缆连接是否松动，电网电压是否波动过大。
3. 过热保护：若整流器过热，温控开关会自动断开，待冷却后自动恢复。若频繁过热，检查负载持续率是否超限或冷却风扇是否正常。
4. 异常噪音：检查内部是否有松动部件或风扇损坏。

八、售后服务
本产品自售出之日起保修一年（易损件除外），终身提供维修服务。如有问题，请联系华远售后服务部。

注意：本说明书仅供参考，具体操作请以实际产品为准。使用前请仔细阅读随机附带的完整说明书。
